Das Universal Robotics Board (urb)

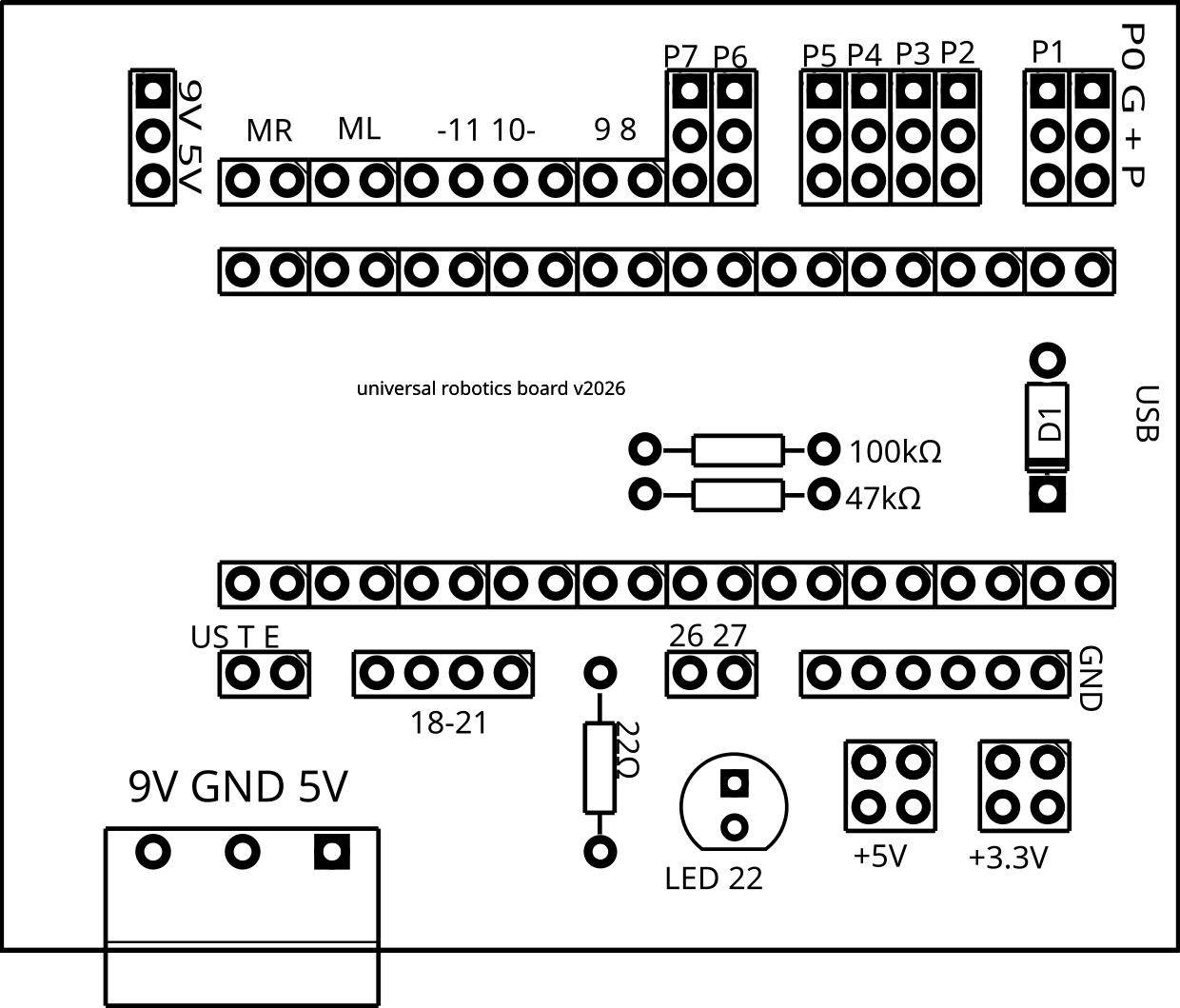

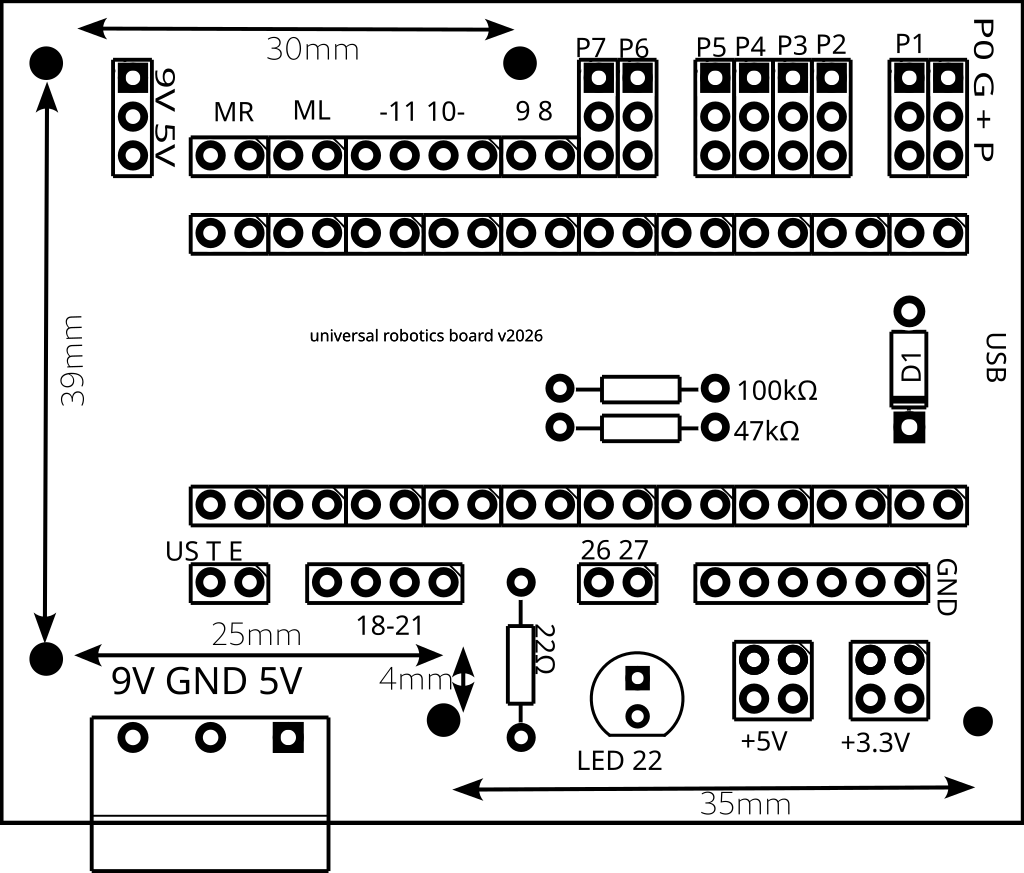

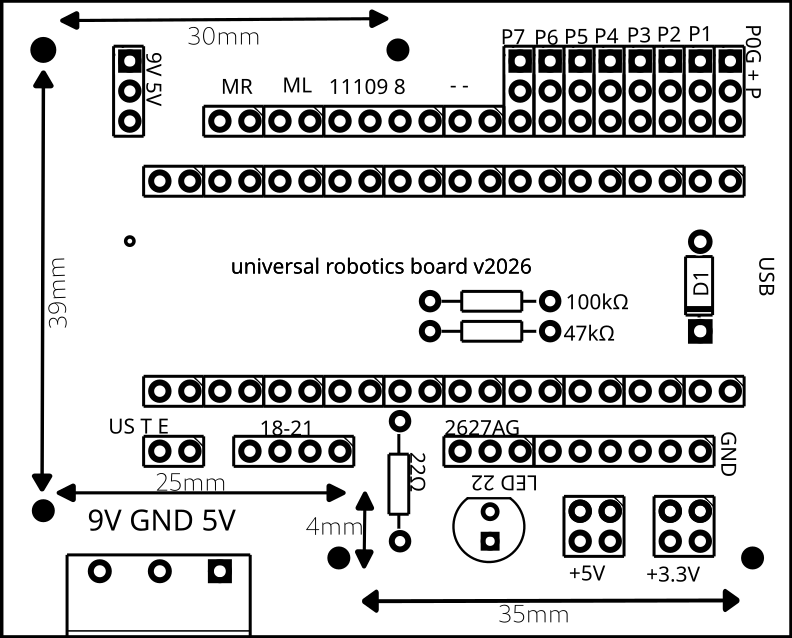

Statt eines Steckbretts kann nun auch eine Platine, das universal robotics board (urb) genutzt werden. Auf der Platine finden sich geeignete Anschlüsse sowohl für den Theo III als auch für die Laufroboter. Damit gibt es weniger Kabelsalat. urb.png

Zur Beachtung

  • Die acht Steckplätze für Servomotoren P0–P7 können mit 5V oder mit 9V beschaltet werden. Normale Servomotoren laufen alle mit bis zu 6V. Daher muss darauf geachtet werden, dass der Jumper auf 5V gesteckt wird. Für Projekte, die eine höhere Spannung für Motoren erfordern, kann auf die Versorgungsspannung der Batterie umgeschaltet werden (normal 9V).
  • Die Steckplätze für die Grundausstattung eines Roboters sind gesondert bezeichnet mit ML, MR, US, also den beiden Motoren und dem Ultraschallsensor. Natürlich können auch andere Pins benutzt werden.
  • Beim Anschluss der Stromversorgung muss unbedingt auf die richtige Polung und Spannung geachtet werden!
